製品説明

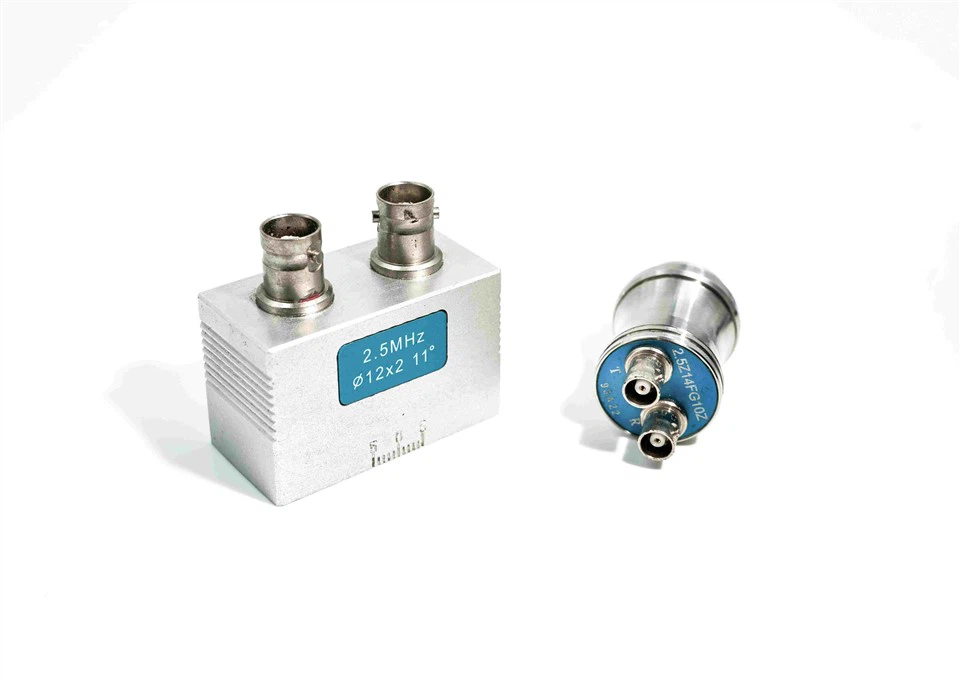

デュアルクリスタル超音波ストレートプローブは、信頼性の高い非破壊検査 (NDT) ソリューションを求めるプロの購入者および産業ユーザー向けに設計された精密機器です。堅牢なシェル、ソケット、保護フィルム、およびバリアで分割された 2 つの個別の圧電セラミック チップを備えています。
製品の仕様
デュアルクリスタル超音波ストレートプローブ
|
超音波周波数 (MHz) |
圧電振動子の直径(mm) |
焦点 |
ソケット |
|
1.25 |
20 |
5 |
Q6(ペア)
|
|
15 |
|||
|
2.5 |
10 |
5 |
|
|
8 |
|||
|
10 |
|||
|
14 |
5 |
||
|
10 |
|||
|
15 |
|||
|
20 |
|||
|
30 |
|||
|
5 |
6 |
5 |
|
|
8 |
|||
|
10 |
|||
|
8 |
5 |
||
|
8 |
|||
|
10 |
|||
|
10 |
5 |
||
|
8 |
|||
|
10 |
|||
|
14 |
5 |
||
|
10 |
|||
|
15 |
|||
|
20 |
|||
|
30 |
|||
|
20 |
5 |
||
|
10 |
|||
|
15 |
|||
|
20 |
|||
|
30 |
よくある質問
Q: 超音波プローブには圧電チップが何個入っていますか?
A: 超音波プローブ内には 2 つの圧電チップがあります。 1 つは縦波を送信する方法、もう 1 つはエコーを受信する方法です。両方のクリスタルチップは、V-の形の音を生み出すために斜めに配置されています。
Q: デュアルクリスタル超音波プローブ/トランスデューサの利点は何ですか?{0}
A: 単結晶プローブとは異なり、双結晶プローブは送信感度と受信感度が高くなります。{0}{1}デュアルクリスタルプローブの2つのクリスタルの間には吸音絶縁層があり、送信されたサウンドビームと反射されたサウンドビームの間の相互干渉と遮断を克服するために使用されるだけでなく、パルスを狭め、解像度を向上させ、送信クリスタルと遅延ブロックの間の反射クラッターが受信クリスタルに入るのを排除し、クラッターを効果的に低減します。
Q: デュアルクリスタル超音波プローブの特徴は何ですか?
A: 超音波プローブ/トランスデューサーは圧電セラミックで作られています。
高感度、クラッタの少なさ、ブラインドエリアの小ささ、近接場長の短さなど、単結晶プローブでは実現できない利点があります。-これは、板、複合材料などの薄いワークピースの検出や、鋳物や鍛造品の表面近くの検出に広く使用されています。{3}}
